특징
- 새로운 MEMS 기술
- 긴 팁으로 분광 범위 확대
- 각도 엔지니어링이 적용된 고프로파일 팁
- 정밀한 팁 가시성으로 시료에 정확하게 접근
- 안전한 취급을 위한 수직 측벽 칩
응용 분야
- 중적외선 영역의 s-SNOM 이미징
- 안정적인 이미징을 위한 태핑 모드 프로브 사양
사양
| Parameter | Unit | Nominal | Range |
|---|---|---|---|
| Frequency | kHz | 220.0 | 150-300 |
| Spring constant | N/m | 20.0 | 8-30 |
| Tip height Ht | µm | 30.0 | 15-50 |
| Tip apex radius | nm | 50.0 | 35-75 |
| Tip side angle θ | ° | 15.0 | +/-0.5° |
| Tip-cantilever angle α | ° | 118.0 | +/-0.5° |
| Cantilever length Lc | µm | 115.0 | +/-1 |
| Cantilever width Wc | µm | 40.0 | +/-1 |
| Cantilever thickness Tc | µm | 2.8 | +/-0.15 |
| Cantilever backside coating | P2 | ||
| Tip-side coating | P2 | ||
| Tip and cantilever material | p-doped Silicon 0.01-0.02 ohm-cm | ||
| Chip dimensions | mm | 3.4x1.6x0.4 | |

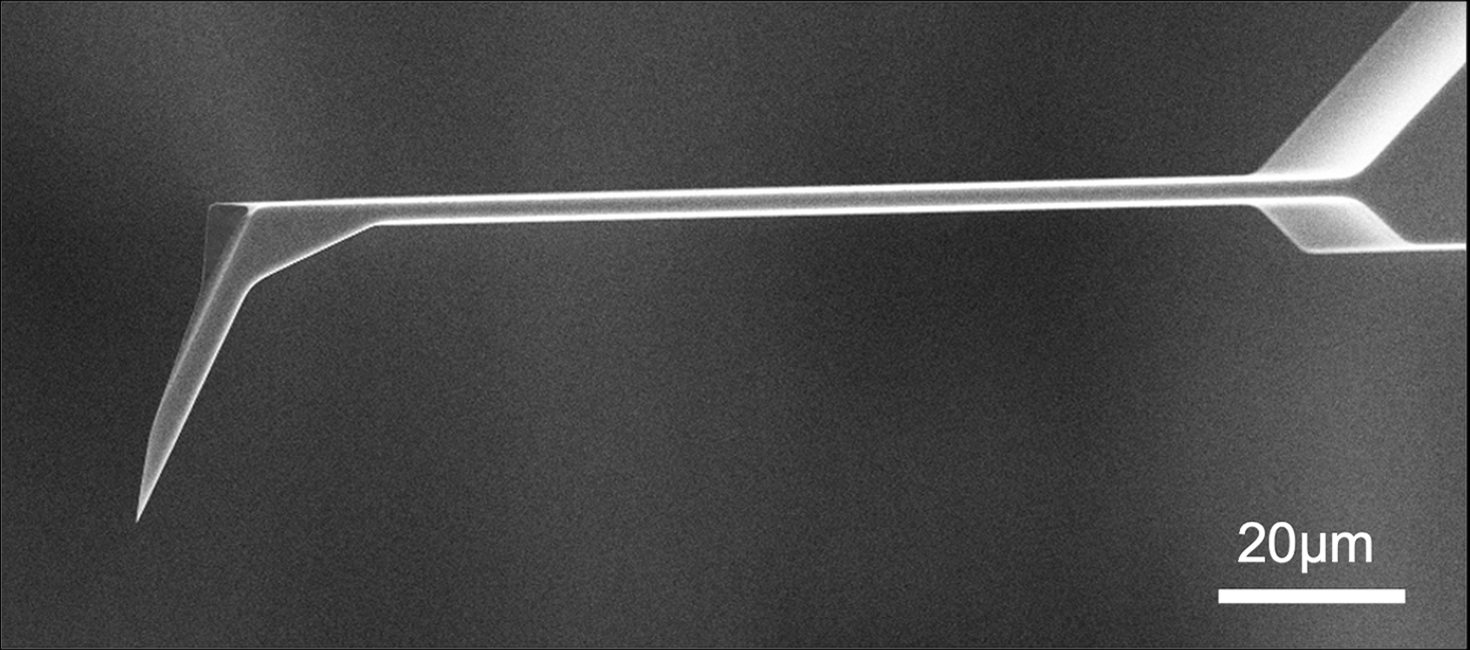

캔틸레버 및 팁 세부 정보
- 기울어진 팁 설계 AFM 헤드의 장착 각도를 보정하여 다양한 시료 표면에서 정확한 데이터를 얻을 수 있습니다.
- 팁 높이 30 µm 깊거나 접근하기 어려운 시료 영역의 이미징이 가능합니다.
- 팁 측면각 15° 팁과 시료 간 컨볼루션을 최소화하여 형상을 더욱 정확하게 측정합니다.
- 팁 선단 반경 50 nm 고급 AFM 응용 분야에 신뢰할 수 있는 분해능을 제공합니다.
