특징

  • PDMS 무사용 및 오염 관리
  • 새로운 MEMS 기술
  • 긴 팁으로 분광 범위 확대
  • 각도 엔지니어링이 적용된 고프로파일 팁
  • 정밀한 팁 가시성으로 시료에 정확하게 접근
  • 안전한 취급을 위한 수직 측벽 칩

응용 분야

  • 중적외선 영역의 향상된 s-SNOM 분광
  • 중적외선 영역의 s-SNOM 이미징
  • s-SNOM 및 KPFM 결합 이미징에 최적인 소프트 프로브

LprobeNanoFTIR_spectra+03 A2-A2

950.00 € 950.00 €

QuantityPrice
  • Packaging
Terms and Conditions
30-day money-back guarantee
Shipping: 2-3 Business Days

Order code: NF003_A2-A2_30_MB10

사양

3D schematic of Vmicro NF003 A2-A2 30 AFM probe for s-SNOM near-field imaging and spectroscopy
ParameterUnitNominalRange
FrequencykHz90.050-150
Spring constantN/m3.01-8
Tip height Htµm30.015-50
Tip apex radiusnm70.055-90
Tip side angle θ°15.0+/-0.5°
Tip-cantilever angle α°118.0+/-0.5°
Cantilever length Lcµm115.0+/-1
Cantilever width Wcµm40.0+/-1
Cantilever thickness Tcµm1.4+/-0.15
Cantilever backside coatingA2
Tip-side coatingA2
Tip and cantilever materialp-doped Silicon 0.01-0.02 ohm-cm
Chip dimensionsmm3.4x1.6x0.4

캔틸레버 및 팁 세부 정보

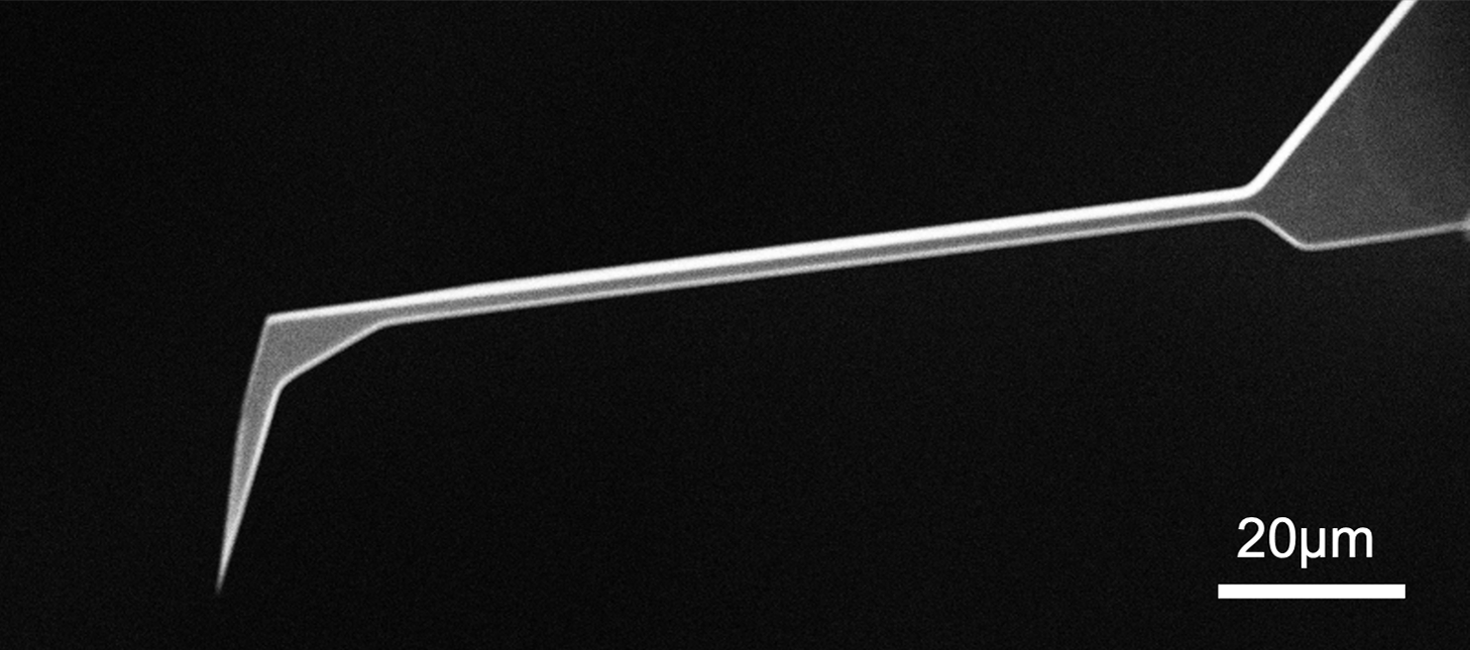

SEM full-view image of Vmicro NF003 A2-A2 30 AFM probe showing complete probe geometry
s-SNOM AFM tip image with two panels: left 30 µm tip profile, right apex zoom (75 nm).
  • 기울어진 팁 설계 AFM 헤드의 장착 각도를 보정하여 다양한 시료 표면에서 정확한 데이터를 얻을 수 있습니다.
  • 팁 높이 30 µm 깊거나 접근하기 어려운 시료 영역의 이미징이 가능합니다.
  • 팁 측면각 15° 팁과 시료 간 컨볼루션을 최소화하여 형상을 더욱 정확하게 측정합니다.
  • 팁 선단 반경 75 nm 고급 AFM 응용 분야에 신뢰할 수 있는 분해능을 제공합니다.
