LS0P5_Au-Si_30 | Lprobe life sciences AFM probe | Vmicro

LS0P5_Au-Si_30, Lprobe life sciences, AFM probe (coating Au/Si, tip 30 µm, Vmicro)

特点

适用于细胞成像的长针尖
新型 MEMS 技术突破探针工程限制
- 锥角和针尖-悬臂梁夹角可通过设计自由选择
- 在 10° 探针夹具中保持对称的针尖
水中的挤压膜阻尼可忽略：接近表面时频率和 Q 值不会降低

应用

在液体或空气中对细胞、细菌和组织成像
PeakForce Tapping^TM 模式
ScanAsyst^TM 模式
聚合物和复合材料的高分辨率成像

规格

3D schematic of Vmicro LS0P5 Au-Si 30 AFM probe for biological and soft-sample AFM imaging

Parameter	Unit	Nominal	Range
Frequency	kHz	80.0	40-120
Spring constant	N/m	0.5	0.1-1
Tip height H_t	µm	30.0	15-50
Tip apex radius	nm	7.0	2-10
Tip side angle θ	°	22.0	+/-0.5°
Tip-cantilever angle α	°	112.0	+/-0.5°
Cantilever length L_c	µm	80.0	+/-1
Cantilever width W_c	µm	20.0	+/-1
Cantilever thickness T_c	µm	0.65	+/-0.15
Cantilever backside coating	Au
Tip-side coating	Uncoated
Tip and cantilever material	p-doped Silicon 0.01-0.02 ohm-cm
Chip dimensions	mm	3.4x1.6x0.4

悬臂梁和针尖详情

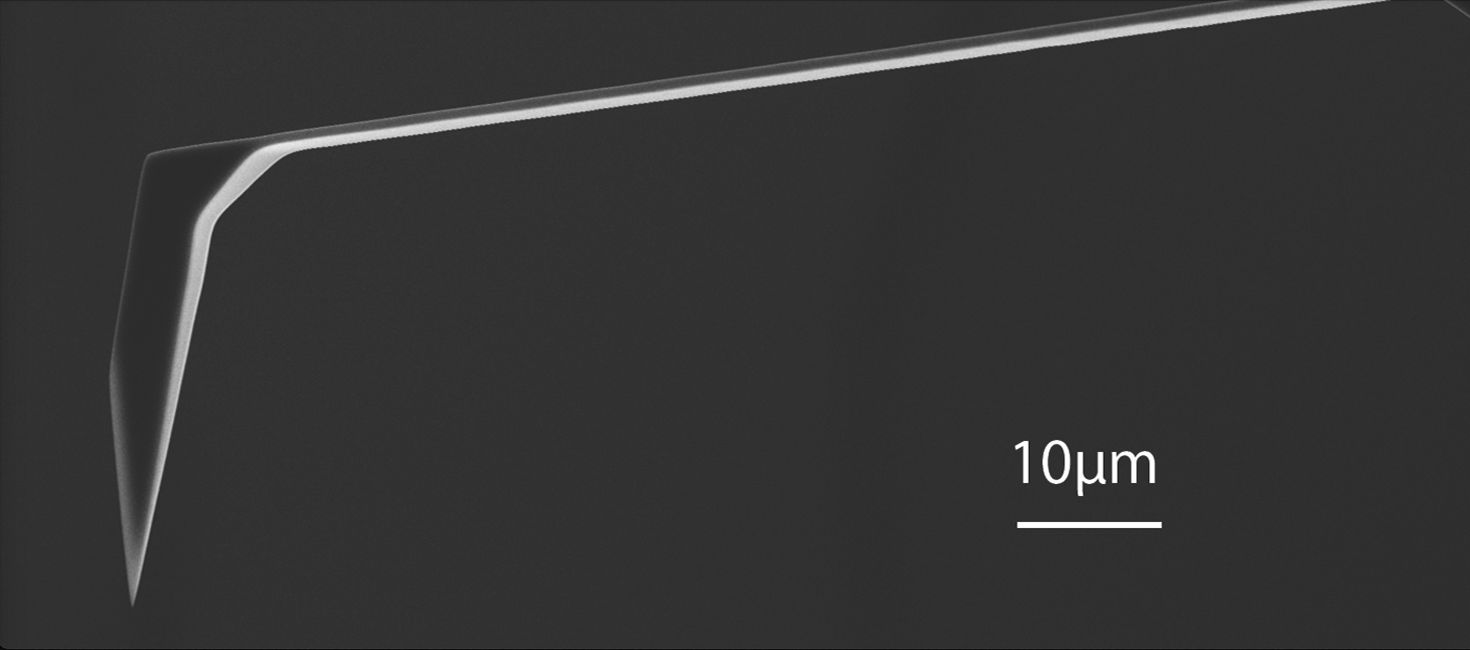

SEM full-view image of Vmicro LS0P5 Au-Si 30 AFM probe showing complete probe geometry

倾斜针尖设计 补偿 AFM 探头的安装角度，确保在各种样品表面上获得准确数据。
针尖高度 30 µm 可对更深或难以接近的样品区域进行成像。
针尖侧壁角 22° 最大限度减少针尖与样品的卷积效应，从而实现更准确的形貌测量。
针尖顶端半径 7 nm 为先进 AFM 应用提供可靠的分辨率。
